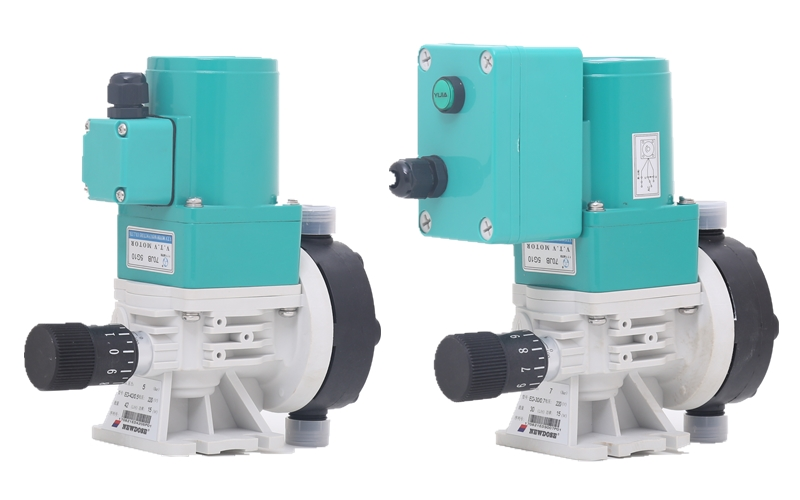

在現代工業流體投加系統中，新道茨機械計量泵（如ND、HND系列）憑借其高穩定性、大流量以及出色的耐壓性，成為了水處理、化工生產和石油石化等領域的關鍵設備。然而，對于許多操作員和工程師來說，如何精準地控制流量是實現工藝目標的核心。不同于電磁泵，機械隔膜計量泵的流量調節有著其獨特的物理機制。本文將系統地解析新道茨機械計量泵如何控制流量，并提供優化精確計量的實用建議。

一、理解核心原理：機械計量泵流量控制的基本公式

要掌握新道茨機械計量泵的控制流量方法，首先需要理解其流量輸出的物理邏輯。作為容積式泵，機械計量泵的流量（）由以下公式?jīng)Q定：

其中：

• 代表單次沖程的排量（由沖程長度決定）。
• 代表每分鐘的沖程次數（由電機轉速和減速比決定）。
• 代表泵的容積效率。

因此，新道茨機械計量泵控制流量的主要手段分為兩大類：改變沖程長度和改變沖程頻率。

二、手動控制的核心：沖程長度調節機構

對于大多數標配的新道茨機械隔膜計量泵，最直接且最常用的流量調節方式是通過調節手輪來改變沖程長度。

1. 沖程調節手輪的工作機制

新道茨計量泵的驅動單元內部包含一個精密的偏心調節機構。通過旋轉泵體后端的沖程調節手輪，可以改變曲軸或偏心輪的有效偏心距。

• 增加沖程： 手輪向增加方向旋轉，膜片往復運動的幅度變大，單次排液量增加。
• 減小沖程： 手輪向減小方向旋轉，膜片行程變短，單次排液量隨之減少。

2. 沖程調節的注意事項

在進行手動調節時，必須遵循以下原則以保障設備的穩定運行：

• 停機調節與運行調節： 雖然新道茨的部分型號支持停機調節，但為了保護調節絲桿和內部軸承，建議在泵運行狀態下進行沖程調節。
• 調節范圍： 通常建議將沖程長度控制在  之間。當沖程低于  時，由于單向閥啟閉的滯后性，計量精度會顯著下降。

三、自動化控制的飛躍：變頻器調節沖程頻率

隨著工業自動化要求的提高，僅靠手動調節已無法滿足復雜工況。通過變頻器改變電機頻率，從而調整沖程頻率，是實現遠程控制和自動控制的主流方案。

1. 變頻控制流量的原理

變頻器通過改變輸入電機的電源頻率，直接影響電機的轉速。由于新道茨機械計量泵的流量與電機轉速成正比，通過 PLC 發送  信號給變頻器，即可實現流量調節的自動化。

2. 變頻控制的顯著優勢

• 線性度高： 改變頻率調節流量的線性關系通常優于改變沖程長度。
• 降低機械磨損： 在低流量需求下，降低沖程頻率可以減少膜片、單向閥球和閥座的往復撞擊次數，延長易損件壽命。
• 遠程聯鎖： 方便接入中控系統，根據在線傳感器的反饋（如 PH 值或流量計）實現閉環精確計量。

四、復合調節模式：沖程長度與頻率的協同優化

在某些高端應用中，工程師會采取“雙重調節”策略。即先通過沖程調節手輪將泵設定在一個最佳的機械效率區間（如  沖程），然后通過變頻器進行日常的自動控制。這種方式既能保證精確計量，又能最大限度地保護膜片。

五、影響流量控制精度的關鍵因素

即便掌握了調節方法，如果忽視了系統環境，控制流量的效果也會大打折扣。

1. 系統背壓的穩定性

新道茨機械計量泵的輸出流量會隨背壓的變化而波動。如果出口壓力不穩定，流量就會出現漂移。建議在出口管路安裝背壓閥，為泵提供一個恒定的壓力環境。

2. 液體粘稠度與氣蝕現象

當輸送液體粘稠度高的介質時，吸入行程會變慢。如果沖程頻率過高，會導致泵頭充不滿，產生氣蝕現象，進而導致流量不穩。在這種情況下，應降低頻率，增大沖程長度。

3. 定期的流量標定

無論采用哪種控制方式，流量標定是驗證精確計量的唯一手段。建議每季度或更換介質后，利用標定柱測量泵在不同設定值下的實際流量，并繪制流量曲線。

六、日常維護保障流量控制效果

要確保控制流量的靈敏度，必須執行嚴格的維護程序：

1. 潤滑油檢查： 確保驅動箱內的潤滑油處于油窗中心線，防止調節機構磨損。
2. 單向閥清洗： 單向閥內有異物是導致流量忽大忽小的元兇，需定期執行清洗單向閥的操作。
3. 緊固泵頭螺栓： 防止漏液導致的壓力損失，確保每一滴液體都被精準推出。

結論

新道茨機械計量泵控制流量的核心在于機械與電氣的完美結合。手動調節沖程長度提供了堅實的機械基礎，而變頻調節沖程頻率則賦予了系統智能化的靈魂。通過合理配置背壓閥等附件，并遵循規范的維護程序，用戶可以輕松實現穩定運行與精確計量，充分發揮新道茨計量泵的性能優勢。

常見問題解答 (FAQs)

1. 可以在機械泵停止運行的時候調節沖程手輪嗎？雖然大部分新道茨型號在停機時可以轉動手輪，但從機械結構保護的角度來看，在泵運行過程中調節能減小內部零件的摩擦阻力，調節起來更輕便，也能延長絲桿壽命。

2. 為什么我的沖程調到了 , 但流量卻幾乎沒有？這是因?yàn)樵跇O短的沖程下，泵頭內部產生的壓差不足以迅速克服單向閥球的自重和液體粘力。通常建議**流量控制區間不低于 **，以確保計量精度。

3. 變頻控制和手動調節，哪種方式更精準？從線性度來看，變頻控制（改變頻率）在  范圍內表現非常穩定。但若涉及到介質特性的變化，機械調節沖程長度能改變壓縮比，有時對高粘度介質的控制效果更好。

4. 安裝了變頻器后，是否還需要配置背壓閥？是的。變頻器只改變泵的動作速度，而不改變系統的壓力特性。如果沒有背壓閥，出口壓力的波動依然會導致流量不準，無法實現真正的精確計量。

5. 調節流量后，發現泵的震動變大了，這是怎么回事？如果是在高頻率、大沖程下運行，脈沖沖擊會增強。此外，如果吸入管道過細，在大流量下容易產生氣蝕現象引起震動。此時應檢查吸入管徑或嘗試加裝脈動阻尼器。
